Fuente de alimentación para ordenador

Esta fuente de alimentación se sustituyó en su día porque su ventilador hacía ruido. Las aspas rozaban con la rejilla debido a un desgaste prematuro del alojamiento del eje.

Una vez quitada la tapa, que contiene el ventilador, el conjunto se ve así.

El ventilador dispone de un motor de corriente continua de 12 voltios.

Este motor sin escobillas consume en funcionamiento 0,3 A.


El estator del motor contiene las cuatro bobinas, montadas sobre seis chapas magnéticas.


El rotor esta formado por un imán permanente de forma anular pegado a un cuerpo de chapa de hierro. Sobre este imán se han formado los diferentes polos. Cubriendo esta zona está el cuerpo de plástico que incorpora las palas del ventilador.

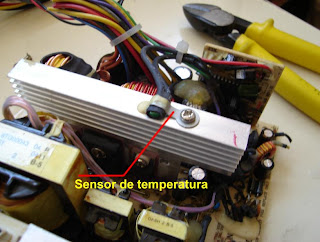

Sobre uno de los radiadores que disipa el calor se encuentra un sensor de temperatura que desconecta la fuente de alimentación cuando esta llega a una temperatura muy alta.


Sobre los radiadores se encuentran atornillados los diferentes reguladores de tensión.

En la siguiente fotografía se pueden ver tres de los elementos típicos de una fuente de alimentación: el transformador, los condensadores y las autoinducciones (Elementos toroidales bobinados).

La pequeña placa unida a la placa principal se encarga del control de la velocidad del ventilador.

Conjunto de transformadores encargados de conseguir los diferentes voltajes necesarios para hacer funcionar el ordenador.

En esta zona se filtra la señal eléctrica mediante todo este conjunto de autoinducciones (Toros bobinados).
