Detalles de un tubo de imagen

Haciendo limpieza en el taller ha aparecido este tubo de imagen. Estos tubos de rayos catódicos están llamados a desaparecer de nuestras televisiones y monitores de ordenador. Es, por esto, una pieza de museo.

La primera versión del tubo de rayos catódicos se construyó a partir de un diodo de cátodo frío, en realidad una modificación del tubo de Crookes con una capa de fósforo sobre el frontal. A este tubo se le llama a veces tubo Braun. La primera versión que utilizaba un cátodo caliente fue desarrollada por J. B. Johnson y H. W. Weinhart de la sociedad Western Electric. Este producto se comercializó en 1922.

En la parte posterior del tubo de rayos catódicos se encuentra el cañón de electrones, que permite impresionar los diferentes puntos de la pantalla.

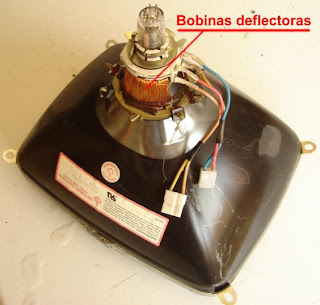

Aquí se pueden ver los cuatro conectores de las dos bobinas deflectoras, colocadas a 90º una respecto de la otra.

El punto de conexión del segundo ánodo dispone de una tensión muy alta, incluso después de apagado el tubo.
