Puertas lógicas TTL

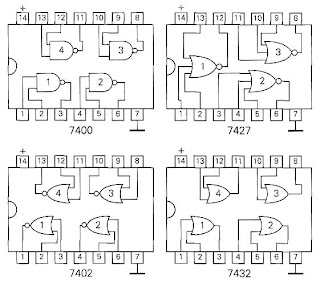

Circuitos integrados de puertas lógicas (Serie 74XX) TTL, listado de designación y funciones y disposición de patillas de los más comunes. Los circuitos integrados TTL funcionan con una tensión de alimentación de 5 V (+/- 5%).

Puertas NAND

7400 Cuatro puertas NAND de 2 entradas.
7401 Cuatro puertas NAND de 2 entradas con salidas en colector abierto.
7403 Cuatro puertas NAND de 2 entradas con salidas en colector abierto.
7410 Tres puertas NAND de 3 entradas.
7412 Tres puertas NAND de 3 entradas con salidas en colector abierto.
7413 Dos puertas NAND de 4 entradas con disparador Schmitt.
7420 Dos puertas NAND de 4 entradas.
7422 Dos puertas NAND de 4 entradas con salidas en colector abierto.
7426 Cuatro puertas NAND de 2 entradas con salidas en colector abierto.
7430 Puerta NAND de 8 entradas.
7437 Cuatro puertas NAND de 2 entradas con buffer.
7438 Cuatro puertas NAND de 2 entradas con buffer.
7440 Dos puertas NAND de 4 entradas con buffer.
74132 Cuatro puertas NAND de 2 entradas con disparador Schmitt.
74133 Puerta NAND de 13 entradas.

Puertas NOR

7402 Cuatro puertas NOR de 2 entradas.
7427 Tres puertas NOR de 3 entradas.
7428 Cuatro puertas NOR de 2 entradas con buffer.
7433 Cuatro puertas NOR de 2 entradas con buffer y salidas en colector abierto.
74260 Dos puertas NOR de 5 entradas.

Puertas INVERSORAS/NO INVERSORAS

7404 Seis inversores.
7405 Seis inversores con salidas en colector abierto.
7406 Seis inversores buffer/excitador.
7407 Seis buffer no inversores/excitador.
7414 Seis inversores con disparador Schmitt.
7416 Seis inversor/buffer.
7417 Seis buffer no inversor/excitador.
74125 Cuatro buffer no inversor con salidas en tercer estado.
74126 Cuatro buffer no inversor con salidas en tercer estado.

Puertas AND

7408 Cuatro puertas AND de 2 entradas.
7409 Cuatro puertas AND de 2 entradas con salidas en colector abierto.
7411 Tres puertas AND de 3 entradas.
7415 Tres puertas AND de 3 entradas con salidas en colector abierto.
7421 Dos puertas AND de 4 entradas.

Puertas OR

7432 Cuatro puertas OR de 2 entradas.

Combinaciones de puertas

7451 Dos circuitos de puertas AND de 3 entradas conectadas a puerta NOR.
7454 Dos puertas AND de 2 entradas y dos de 3 entradas conectadas a puerta NOR.
7455 Dos puertas AND de 4 entradas conectadas a puerta NOR.
7464 Puertas AND de 2, 2, 3 y 4 entradas conectadas a puerta NOR.

Puertas EXOR

7486 Cuatro puertas EXOR de 2 entradas.
74136 Cuatro puertas EXOR de 2 entradas con salidas en colector abierto.
74386 Cuatro puertas EXOR de 2 entradas.

Puertas EXNOR

74266 Cuatro puertas EXNOR de 2 entradas con salidas en colector abierto.

"Electrónica digital básica", M. Bencini Sansini, Editorial Edebé, Barcelona 1994
