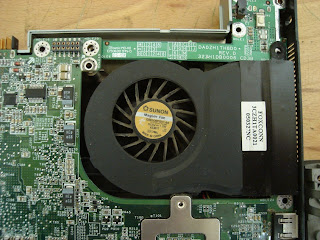

Para la refrigeración del procesador del ordenador ACER TravelMate 3000 se utiliza un ventilador SUNON.
Este ventilador refrigera el extremo de un tubo de cobre que contiene un líquido muy volatil. En el interior del tubo este liquido se volatiliza gracias al calor de los procesadores y se vuelve a condensar por la corriente de aire del ventilador, dentro de un ciclo cerrado de funcionamiento.

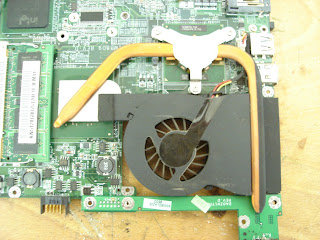

Una vez retirado el ventilador se puede ver el radiador unido al tubo de cobre y la posición que ocupan los dos microprocesadores.
Características del ventilador.
Esta es la rejilla del radiador por donde sale el aire del ventilador.
Placa de contacto con el microprocesador y tubo de cobre doblados durante el desmontaje.
Cara delantera del ventilador.
Cara posterior del ventilador con la electrónica de control.
Despiece del motor eléctrico.

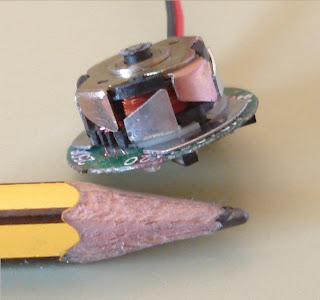

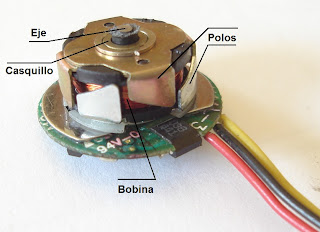

Estator del rotor con la bobina y las piezas polares (Cuatro polos norte y cuatro polos sur).
La bobina tiene tres hilos de conexión par poder variar la velocidad de giro del motor.
Desmontaje de las piezas polares, la bobina y el eje con su casquillo.
El eje no necesita rodamientos, ya que está guiado tanto axial como radialmente mediante levitación magnética.
Esta es la bobina que crea cuatro polos norte a un lado y cuatro polos sur al otro.
