Las imágenes que se muestran a continuación se han sacado de un catálogo de 1914 de la empresa norteamericana New England Butt Co., dedicada a la fabricación de máquinas trenzadoras para cordones y cuerdas.
Según se indica en la portada de este catálogo, la empresa comenzó a construir maquinaria en 1842.
Este es el mecanismo de una trenzadora. Por la doble ranura entrelazada discurren las guías de los dos conjuntos de bobinas de hilo. Estas bobinas avanzan y se entrecruzan gracias al empuje que sobre ellas hacen unas piezas sujetas a las ruedas dentadas del interior.
Estas son las guías de las bobinas. Una parte de ellas encaja en las ranuras entrelazadas del cuerpo de la máquina. El extremo cilíndrico inferior es el que permite que el mecanismo interior las impulse hacia adelante, cruzándose unas con otras.
En esta máquina del Nº2 para trenzas planas, se puede ver el doble mecanismo de rodillos para el arrastre de la cuerda terminada.
Trenzadora del Nº 2 trabajando con 44 bobinas, para la fabricación de cuerda redonda.
Trenzadora de 9 bobinas para la fabricación de cordones.
Trenzadora doble de tres bobinas para la fabricación de mechas para velas.

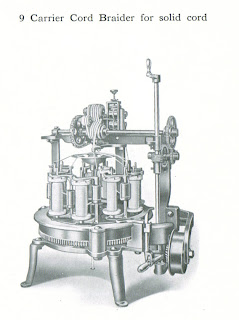

Trenzadora de 9 bobinas para la fabricación de cuerdas compactas.
Trenzadora de 12 bobinas pra la fabricación de cuerdas compactas.
Banco múltiple de trenzadoras.
Piezas de recambio de una trenzadora de cuerda de 12 bobinas.
Piezas de recambio de una trenzadora de cuerda de 12 bobinas.
Despiece de una trenzadora.
Despiece de una trenzadora.
Piezas de recambio de una gran trenzadora.
Piezas de recambio de una gran trenzadora.
A continuación se puede ver un vídeo en el que se muestran modernas máquinas "New England Butt" para el trenzado de la cubierta de los cables.
Este vídeo nos muestra una trenzadora de 1870 que se conserva en funcionamiento en el Museo de la Ciudad de St. Louis.
En este otro vídeo se puede ver otro modelo de trenzadora construído con piezas de plástico.
