Esta es una de las salas de calderas del centro en donde trabajo. Se construyó hace 17 años y dispone de una caldera de gas natural.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiSAE2e7TmYb9yltHFUwfxkE1LzwdIMBwN8JgthFe2FNjvSOZsmpJFz55akJ_l0RHDtm9Am5Ptz0zJ0yn9LPCvxo3ShZ4yfy1jlpP_wcrYHfx_nAQ4GF-P09fyDxm3omET9UPMvEplgTdw/s320/salacaldera01.jpg)
Junto a la caldera se encuentran las bombas que impulsan el agua fría hacia la caldera.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhSFV2vtlWbtu7aOyhRrL46qCXkMVMKXbG6yeDwgLMMJ4z5sepx0ZeciLQ8MGWF8l8YB98-P0iR1MIPIO07O8e1bEZGmv4JkGCNn2JGxnMGgX76XRy5csy1US0V4pXHOtd9layj05nR1oA/s320/salacaldera02.jpg)
Estas tres bombas aspiran el agua fría desde tres sectores de la instalación.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhBjsyVPTcjU-lEq3Oh2H0WNM1pPK94Sf5XpbpNbmCOLuOvWxsusu6VmaG8h0uTguo5md_od_vGl9TODlmgzqr7BbAEysChPOKQIKp5zIMBKnWikNAWKTmx8rh7ipSpiaBOSwsKN3G1wSc/s320/salacaldera03.jpg)
En estos momentos el agua fría retorna a 62ºC.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEj_6zRRX6nB5EvR4881CJu2VHRfH_anXW0RdmCQCRAzZdh7iFJLdzM0HdXNsOAkQ3nsc1oDzXcYmDpggsHgGPB7NZefAvr0loy8iI3QUUVGbWObSKUZRP528Pih3YBovdtoVI9uVGMvArg/s320/salacaldera04.jpg)

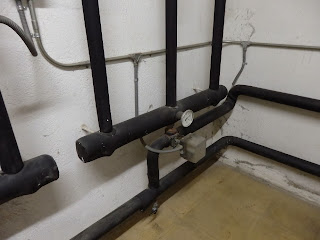

Al lado de la batería de tubos de agua fría se encuentra la de los tubos de agua caliente.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjp0O1fsZToM7y3ppjUcWS4BvhBtZ0xupgLJzMVG5KmpL-A5fvHm1QAeHuV5ietfO9Bu4AKnEtQFEUE_MhNvHBzbk2-pJL5Tk3wKWV1wklDcIICeR38cRsP1bqRWi8mHDS3tI8P8jRJV3Y/s320/salacaldera05.jpg)
El agua caliente entra en el circuito de calefacción a 72ºC.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjKB79oEo957eWe81xayzanUylbPjbu0VKtwM-p5uuhlmsL6JJIq3_hT9eiCQ1LnttZ7kVm0-Dqs2qgHeBp670ZLwZd5DOWZcsmNhMaErLd6m8kL257x4tpY6GXAUXJXj2pLp6zLrJp4TE/s320/salacaldera06.jpg)
Esta es la válvula de tres vías que permite hacer retornar el agua fría hacia el circuito de calefacción. Dispone de un motor de accionamiento que está anulado.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjCIU7gYXqkcisziBCOz68ypQm_ODGjeK6M0mpoOuagruNd_ka89W6eL0pSNdTQ67AHBAtqfNck1fqALKKx8pv37n_esop1G4caN5Jw1v40RLIayQn7zWz_A8vZy8wVjZPnhKOe-DW9nm0/s320/salacaldera07.jpg)

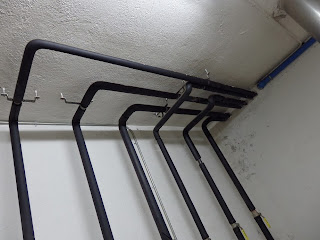

Aquí se puede ver la entrada en el techo de los tubos de agua caliente y fría.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjz-KVkiq6C5UuqmK2n1Jw-o-tpDyXWgXiePC0_uGSuwfSjNR0DgYW4e6TIIguyy02RYLdYHSj4DInjaHw7wE1FavhzNdjXDUZ2u3enzNn2InbSlQnBZUumbjszMzN44FE7VhzFscL-D9U/s320/salacaldera08.jpg)
También podemos ver como los tubos generales de agua caliente y fría se dirigen hacia la caldera.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgBZ_fqhaFSBh1qFGJYLI9nnyIKmN5wsVgtV172N745LJ2SkstRZGtlIYKx_vmmJMpc8mqXgl3wZDbPhKH2u_NbVXZKiQAOwcbN2I1WQiYJOyGJTDI9qGl-ekT2W4gXifOSXMu-_pJtZHA/s320/salacaldera09.jpg)
A la entrada de las tres bombas hay una llave de bola.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhTJxK6HSSdq3d3EMXmj4qfcWnG618poje0jkBNNrmC2pGNUKZcPpceeAhUnxMWoCY40gEY-_JmIFVINpNEQnOybrFZZIwQRJO6z0347atP8AD-5nVV2qMCu-U8l6z2BUn4X9gjA66W16g/s320/salacaldera10.jpg)
Bomba PC-1035.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhJLGSbr3GD5ZJugfYGrBrwKFkL5CGyNeueSVdjvt1ojfiqupj5owrXE3s7zxCTz5_-EFI-6Ma8A0VWHTwFZXdOZSGRR1xOzIz-JRD6zFFybLphxUMaWZB59x_qFtuzdOFRN6-D7q9T4bI/s320/salacaldera11.jpg)
Bomba PC-1045.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEj7DkoeZ6fjMUQO7-gPB6Z9QRFSNQkBbs5Rzfnh4Aogl-3jGkQdmVc1YtQqDR_r3PlWnUSqxEGSne61vhy8dsPTnpxrwQvo5Y4usbRteOF0KXR5lH_QtdkJ-iXZZU12fTrqSqmGNd35Q9s/s320/salacaldera12.jpg)

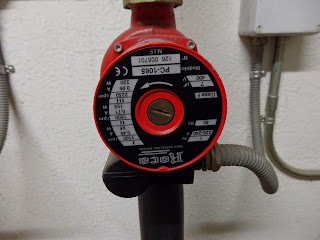

Bomba PC-1065.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgdfNhJrCLqUxL_gQo23rF3Xx9ZamOeCCeDmq6T25KIE64Ssn9nMmKNDGt0NRXJaJUVuaKkXYPceVR5Y-deLUTu-ZcjDax5lqDcoW2KyQWAuAnRGq6-10DIE7c9OiY0l_gekm9rohIp_8Y/s320/salacaldera13.jpg)
Aquí se puede ver como el agua fría, que viene de arriba, entra en la bomba por el centro y la salida hacia abajo, lo hace por la periferia, ya que se trata de una bomba centrífuga.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhH4iz3FbQB4NEm6IJV6Klsv-iz6Ql4EHEBqgw-xf3VNezlzi5UuTS7WDZJnlCKA1tGOXFHAvdLx71yDIXYRO99b_yRZ-uTz9PeMouWB9vYqB5XkT2jndaWi42fM_KTUrWbuJr1e7X6Dqk/s320/salacaldera14.jpg)
Este es el grifo de vaciado.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhcM5N_PissJAP63b5Wl-bz4QJ8D2B3dQgFs65FCyitG3WPdFqpgh4wGFO0hkahNBAe0ZeHUuyAEog1fGbc6Asty2Dph_V1f0hjZwVT2EXM25OVyaoObdy-oLyT85o5L14pBJeATskrkMg/s320/salacaldera15.jpg)
La válvula de seguridad también dispone de un manómetro que indica la presión del agua.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhrLwJ31V_z6A_hxoy5VliBrUaBj0cgQ2dU9Q0nbEKRFyym8LfjrRKPZHvcfzAEKKolY4K1U5pebWZaos606if7xkpjivaB2m4IPCsD57avlkn_JJzuIS7vvtbe1ACEqbFv1n34odxG9Bg/s320/salacaldera16.jpg)
Este es el frontal de la caldera.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEglwBkv3jWmZdG8w-Lb_r5kYS7a8B_44Kudxe_jFtOKDVhhhfeQdPgVKZ2uJ2wV9WADs-LvDf1nQobuPyDJf9ONB4WimRYfcA6SoRbw2E9w6ffHqWUhIlRxCzUg5N5-GG4sMy23taJY-lE/s320/salacaldera17.jpg)
Aquí vemos la temperatura y la presión del agua.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjxUzgKw4pQB-wwbbmQyT5OLWpNnM3ZNppAENA3-Zs4joFyTaYELyErlRhrGmk3lxn37YvQu9q5vZUfSILL_zHiUBnXDmNyRtvNXizhg5-1epgZx173C3qAhAxvL_VKgPJ1lX1NIz2C5Zs/s320/salacaldera18.jpg)
Este es el termostato.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEigwcnVXj1rTY_yAOzuMFyGPX8eaGTQMlQVMfbGAuACBIRoRNGZj8DFZKkRXXKQsxzMqfppycgmC3iM0T_iRFf5TmZFh44r3aBp1XEh-0dgxw2Mf2MLvssc0H3AxLM88Y0Lg2nWoI3pEMw/s320/salacaldera19.jpg)
A la caldera llega el tubo amarillo de gas natural y de ella sale la chimenea hacia arriba.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjsxgwT6UFuz-MZvxihC6-po4hnvYj8Oo22eFA54E4Rf5qux6x37aQnXDDlNEObeJG5DGAhBnKEX6GokYrgBplfHNJZ9Jr5lvX6w4IDdOalvJhtNw8nhx3M3KRG2luhjoxwlQHFtwstaUk/s320/salacaldera20.jpg)
En la parte posterior de la caldera se encuentra la entrada de gas natural y la entrada y salida del agua de calefacción.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjUVBcsqVgSALEIY3WhLt1oqwcjr_kkYRUntNK1D2oYGJzstmArCPewiNOBOcr9OJCVWHtuuU-Ro1VYyBxEoQB_sWS1YRk840RK9tMkD8WGFJIauKZc9D64UYQMm-LXSS-e8_N-jiqaeMU/s320/salacaldera21.jpg)
Este es el vaso de expansión.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEicoB6z3Qgb2YWFLGti6uUU9i-o4cd1nzdIzg2Iz2mxi7EVsQBl_wbharWrNajs8trs02ACLDZOZImdWPTpV-wAG3XREoMClfR8R-0HOA8ikKFJHB7xb6vRD2fWFFJSdICigzTFQCAlSXA/s320/salacaldera22.jpg)
El vaso de expansión tiene una capacidad de 90 litros.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhy5ysZmASDvWcJeNMptFiGTX7VLOcLE-dhzy81VFUnqZEVu4GPb4vNR7MlhfIBUzH5TW-EgV45OShLlrLGLKuCwGKz1osDrGrjHHyyLAS4Kbwlhyphenhyphen4qJxjlsIyYtxbJtKyHvK4q2SN-bO8/s320/salacaldera23.jpg)
Este es el programador horario.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEib2ZTov3NE3UOApJxQYlyk9KtZzhVeGOt5pwdv6Ph0qSJSfdypHa6sKzEWQx2_qWC5uw6JgX86ioC4e73LwfbNAwjjKdvpyM75OuwXQjaov9ONJQ_FvXi0zA7ZAQbvTM33Yoov7WpwD70/s320/salacaldera24.jpg)
El programador se encuentra en el cuadro eléctrico de la sala de calderas.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgSRsz9LLuJewgGdclqMJHm5D1YP2y-P9CaQfZyFnv0tl0y-BTIC88XqrR02_12Qn5b5QRMvN_z97LfYyqKXS8CxVANNyd6xEMzgX8CbXZGPkKFyj5CYavzb9Jv6AGtoUrL9otmp-SX2Mk/s320/salacaldera25.jpg)
A la entrada de la caldera se encuentra un extintor.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgl944Os3goZle9yGXW7vJAludwipleXoOjTepo-fc_BKYyC8uZQsHaxH72_Ud8-Lnj5CI5ZeArwBubzoj6nbVuvVSeKVobE2j42IHSwqj6n7jfr2R7eLDyz5laVg8VniYh9WrpD9A8Yxk/s320/saladecalderas26.jpg)
