Planta potabilizadora de Barberà del Vallès (3)

Hoy he visitado, junto con mis alumnos de primero de ESO, las potabilizadoras de la empresa SABEMSA, que suministra agua a la población de Barberà del Vallès. A continuación se muestra el final del proceso de potabilización.

Vista general de la planta.

Diferentes elementos de la planta potabilizadora.

Vista de las dos torres de Stripping y del depósito de CO2.

Placa con el nombre de la potabilizadora.

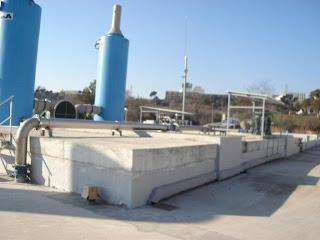

En primer término se encuentra el depósito de agua tratada.

Aquí se puede ver en detalle uno de los ventiladores que ensuflan aire por la base de las torres de Stripping. Se puede ver el motor eléctrico de la marca ABB y la cubierta metálica de las correas de transmisión.

La entrada central del ventilador centrífugo dispone de una trompeta de entrada para reducir el ruido, ya que la velocidad del aire de entrada a través de la rejilla del exterior de esta forma es menor.

Para poder regasificar el CO2 contenido en su depósito a presión y licuado, se precisa de un radiador que absorba calor del aire exterior (Técnicamente un intercambiador de calor). Este es el detalle de la parte superior de este radiador que muestra el serpentín de tubo y las aletas unidas al mismo.

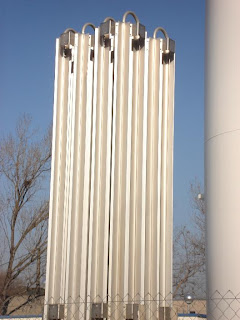

Vista del conjunto del radiador.

Vista del conjunto del depósito de CO2 con su dosificador.

Dosificador de CO2 con su manómetro.

Vista detallada del manómetro anterior que marca una presión de algo más de 10 bares (Atmósferas).

Otra vista del dosificador.

Otra vista de la misma zona de la instalación.

Vista del conjunto de las torres y el depósito de CO2.

Depósito de CO2.

Vista de las bridas y de la interconexión entre las dos lineas que alimentan a los rociadores de las torres de stripping.

Vista del conjunto de los dos ventiladores.
