Ahora pasamos a desmontar un ordenador Olivetti XANA 53-120 fabricado en 1996.
A continuación se pueden ver las características del ordenador impresas sobre la cara delantera del mismo.
En la parte posterior se encuentra el ventilador y las conexiones de la fuente de alimentación, así como la etiqueta que indica el número de serie.
Al lado se encuentran los conectores del teclado, ratón, impresora, etc.
Una vez retirada la tapa, se puede ver la placa principal, con sus placas auxiliares (La de sonido), y la fuente de alimentación.
La fuente de alimentación conmutada DVE proporciona 5 y 12 voltios.

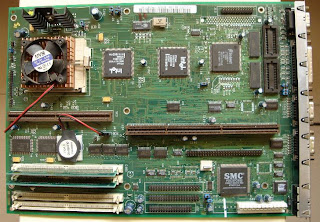

Esta es la placa base. Sobre el microprocesador Intel Pentium se encuentra el ventilador de refrigeración.
El integrado Trident TGUI9680-1 se encarga de gestionar el video y el Intel SB82371FB es el controlador del bus de datos PCI ISA IDE.
Los dos integrados Intel S82438FX se utilizan como acelerador local del bus de datos. La pila Duracell DL2450-RO de 3 voltios alimenta la memoria EPROM.

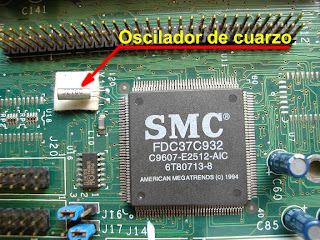

El integrado SMC FDC37C932 es un controlador de entradas y salidas, puertos serie, teclado, disqueteras, etc.
La memoria RAM está integrada en una tarjeta con dos integrados NEC 4218165-60.
Cada uno de estos dos integrados de memoria RAM fabricados en Irlanda es de 16 Megas.
Esta placa de expansión, que no tenía nada instalado, está fabricada en China.

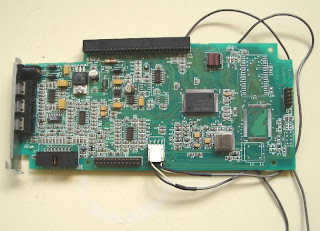

Aquí se puede ver la tarjeta de sonido.
El controlador de la tarjeta de sonido es el integrado VIBRA 16C.
El microprocesador utilizado por este ordenador es un Intel Pentium A80502120 fabricado en Filipinas en 1996. Tambien incorpora un disco duro Quantum.
