A continuación pasamos a desmontar el monitor LCD que nos facilitó un amigo. Hace poco más de un año dejó de funcionar y lo sustituyeron por otro.
Las pantallas LCD permiten el paso de la luz generada en la parte posterior por unos tubos fluorescentes. En cada píxel hay moléculas helicoidales de cristal líquido que se orientan cuando se someten a una tensión eléctrica. Cuando estas moléculas son activadas, giran, permitiendo que pase más o menos luz para crear toda la escala de grises (O los diferentes colores). El color se logra usando filtros cromáticos.
Mandos del monitor.

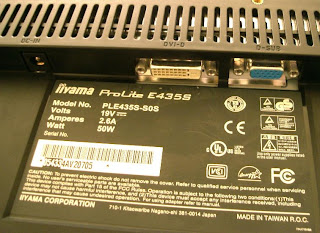

Cuadro de características eléctricas en la parte posterior del monitor.
Esta es la cinta de conexiones que unía el monitor con los mandos del mismo (Brillo, contraste, menú, etc.).
Número de serie del producto.
Aquí se puede ver la anchura del aparato. En la parte de abajo se ve el marco metálico brillante que encierra la pantalla LCD con su iluminación fluorescente. En la parte de arriba se puede ver la electrónica que controla el aparato.
Elementos de multiplexado.
Vista de cerca de uno de estos elementos.
Por la parte superior se une a la placa LCD y por la inferior, mediante dos cintas, al conjunto de la electrónica del aparato.
Vista del otro extremo de la placa de multiplexado.
Vista ampliada de las pistas que conectan a la placa LCD, para el control de los diferentes píxeles.
Vista general de la placa que alberga la electrónica principal del aparato. En la parte superior se ven las dos cintas de conexión con la placa multiplexora. A la izquierda se encuentran las reactancias de los tubos fluorescentes que se conectan por un conector posterior.
Vista ampliada de las reactancias.
Vista general de la placa electrónica principal en donde se ven los conectores de video y los microcontroladores.
Vista superior de la misma placa.
Vista ampliada del microcontrolador principal.
Conector posterior para los tubos fluorescentes.
Aviso de que los tubos fluorescentes contienen una pequeña cantidad de mercurio, por lo que se ha de tener cuidado cuando se manipulen.
Vista de los cuatro tubos fluorescentes colocados en U.
Extremo de los tubos fluorescentes.
Vista de la esquina de la pantalla LCD. Se pueden ver las pistas de conexionado.
La pantalla está dividida en diferentes zonas. Aquí comienza una serie de fotografías cada vez más ampliadas.
Primera ampliación.
Segunda ampliación.
Tercera ampliación. Hacia abajo está el borde de la pantalla con las pistas de conexión con el multiplexor. Hacia arriba se pueden ver las pistas verticales de conexión de los píxeles.
La placa verde que se ve a la derecha es la placa multiplexora.
Detalle del borde de la pantalla LCD.
Al hacer la fotografía, la textura de la pantalla translúcida, se ve entre el reflejo de la cámara.
Elemento que forma parte de la placa multiplexora. Por arriba se conecta a la pantalla LCD y por abajo a la propia placa.
Pieza que se ha despegado del elemento anterior. La textura es la de la placa LCD sobre la que se situado.
Esquina ampliada de la placa LCD. Se puede ver que está formada por varias láminas transparentes.

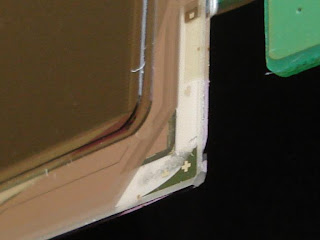

Otra vista de una de las esquinas de la pantalla. Se puede ver serigrafiado el lado positivo del cristal líquido (+). La lámina central (Sobre la que está situado este +) es la más gruesa y corresponde al cristal líquido.
