A continuación se pueden ver algunas imágenes del disco duro del ordenador.

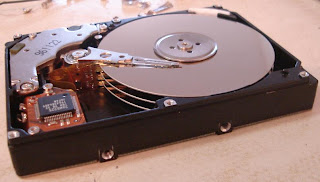

Una vez retirada la tapa se pueden ver los discos y el brazo lector.
Otra vista del conjunto de los discos y el grupo de cabezales.
Los cabezales de lectura y escritura están muy cerca de la superficie del disco.

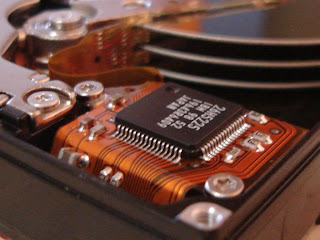

La electrónica que controla los movimientos del cabezal se encuentra aquí.
Vista del eje del brazo de los cabezales.
La tapa que cubre el brazo de los cabezales lleva por su parte inferior un potente imán de neodimio que forma parte del motor que mueve el brazo (Junto con la bobina insertada en este).

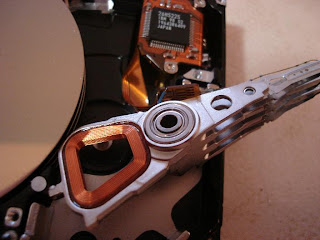

Este es el aspecto del brazo una vez retirada la tapa.
El brazo se fija en el eje de giro mediante un tornillo.
Una cinta permite conectar la bobina de mando y los cabezales con el integrado que los controla.
Una vez retirado el brazo se puede ver su eje de giro.
Los tres discos del disco duro son de vidrio. No es un vidrio frágil, pero si se retuerce con las puntas de los alicates, se rompe.
Aquí se pueden ver otras fotografías.
