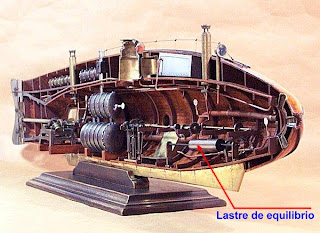

Lastre de equilibrio del Ictíneo II

El equilibrio longitudinal estando el buque en marcha se asegura por un cilindro de plomo V encarrilado paralelamente al plano horizontal de la cámara, pudiendo correr del centro hacia á proa y viceversa según convenga corregir desequilibrios longitudinales ó provocarlos á voluntad, por una simple vuelta de manubrio, al alcance del maquinista. Un largo nivel de aire en la prolongación de la guía, ó carril indica las alteraciones longitudinales.

Sus funciones consisten en mantener el Ictíneo en perfecta coincidencia con el plano horizontal del mismo, á fin de que pueda navegar entre dos aguas, sin dirigirse hacia arriba ni hacia abajo. Pero como la parte alta y la cubierta de un Ictíneo es algo más gruesa y más accidentada que la parte baja, de aquí que aquélla opondrá más resistencia á la marcha que ésta, y que el Ictíneo perfectamente equilibrado en todos sentidos, estando en marcha, se dirigirá hacia arriba. Esta dirección se corregirá colocando hacia proa un peso proporcionado al volumen del Ictíneo, el cual inclinándole la proa hacia abajo, anulará la tendencia á la superficie.

Además, este lastre está destinado á dar las inclinaciones proeles ó popeles que reclamen los trabajos submarinos; inclinaciones que se obtienen muy fácilmente en los cuerpos equilibrados con el agua y sumergidos, sobre todo cuando la diferencia en la longitud de los ejes es tan notable como en los Ictíneos.

El lastre de equilibrio es bastante, cuando alcanza 5 milésimas del peso del agua que desplaza la cámara, y cuando puede recorrer 1/7 de su eje mayor.

Debe estar en la parte inferior del Ictíneo, siendo indiferente que esté en popa ó proa; irá colocado entre guías y poleas y su movimiento dependerá de manubrios á fin de que pueda correr y lograrse con facilidad la inclinación ú horizontalidad del buque.

Los movimientos ocasionados por este lastre, deben referirse al nivel de agua, colocado paralelamente al eje longitudinal de Ictíneo.

"Ensayo sobre el arte de navegar por debajo del agua", escrito por el inventor del Ictíneo o Barco-pez Narciso Monturiol.
