Hace algo más de un mes desmonté un adaptador de TDT que había dejado de funcionar. El resultado es el siguiente.
Este decodificador TDT está fabricado por la empresa japonesa Strong.
En la parte de atrás se encuentran los conectores de vídeo, el euroconector y el puerto serie.
Esta es la etiqueta de identificación del producto.

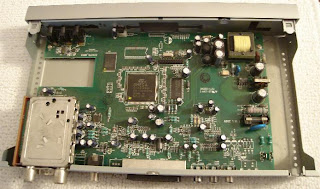

Una vez quitada la tapa se puede ver su interior.

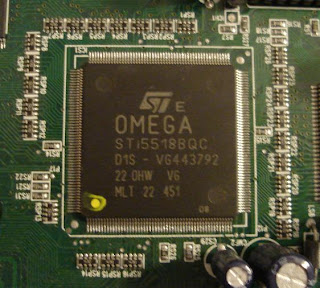

La base del decodificador es el integrado STi5518, un decodificador de audio y vídeo, adaptado para MP3.
Este integrado M29W160ET es una memoria Flash de 16 mega bits, utilizada para guardar el programa de arranque y configuración del decodificador.
Este integrado K4S641632H es una memoria SDRAM de 64 mega bits.
En la esquina superior derecha se encuentra la fuente de alimentación del aparato. Se pueden ver el transformador y los condensadores de filtrado.
Vista de cerca de los elementos de la fuente de alimentación.

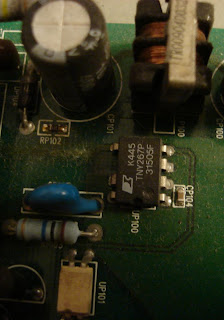

El integrado TNY267P es un transistor usado en fuentes de alimentación conmutadas.
Este cristal de cuarzo NY 27.000 se utiliza para el reloj del decodificador de audio y vídeo STi5518.
Transistores, resistencias, condensadores... todos ellos minúsculos.
El integrado STV0360 es un demodulador para TDT.
Una vez abierta la tapa superior del sintonizador de TV se puede ver esto.
El integrado TDA 6651 es un oscilador/mezclador de bajo nivel de ruido.
Se puede comparar el conector de antena con las minúsculas resistencias.
Este sintonizador SHARP está fabricado en China.
Dentro del sintonizador hay otro cristal de cuarzo.
Para emitir o recibir transmisiones por ondas electromagnéticas siempre necesitamos bobinas, como estas.
