Hace unos días me dejaron un libro digital que había tenido un percance con el agua y había dejado de funcionar. Me pidieron que comprobase el estado de la batería y, lo cierto, es que estaba en buenas condiciones. Aproveché para hacerle algunas fotografías y este es el resultado.
En su pantalla de cristal líquido quedó la imagen del fabricante, que mostraba cuando dejó de funcionar.
Esta es la tapa trasera.
Aquí podemos ver sus características eléctricas.
Una vez retirada la tapa posterior el aspecto es este.
Unas cuantas zonas de la placa de circuito impreso están cubiertas por pequeñas tapas metálicas encajadas sobre pequeños marcos soldados en la placa.
El chip ATHEROS AR61026 proporciona conexión Wifi al libro digital.
El integrado Wolfson Microelectronics WM8960G es un controlador estéreo de los altavoces.
El chip SAMSUNG K4X2G323PC es una memoria RAM DDR de 2 Gb, que funciona a 1,8 voltios.

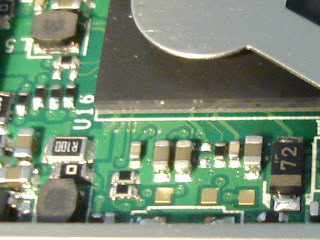

En la esquina superior izquierda se puede ver una autoinducción, dentro de ella existe un hilo de cobre bobinado, debajo hay un conjunto de pequeñas resistencias, más abajo un par de condensadores y otra resistencia (R100). Bajo esta resistencia se encuentra otra autoinducción. Hacia la derecha hay un conjunto de resistencias (Negras) y condensadores (Color crema) y un gran diodo con el extremo marcado por una banda (72).
Conjunto de condensadores (C5, C3, C7).
El chip EPSON KCRE7000 es un controlador E-Ink que proporciona a la pantalla de cristal líquido del libro digital un alto contraste.
Estos cuatro diodos con el extremo rojo resultan muy vistosos.
Este es el resorte de retroceso del microinterruptor de encendido.
Estas autoinducciones son minúsculas pastillas (L20, L21, L22).
En la superficie de la cabeza del tornillo (Que no es muy grande) cabe uno de estos pequeños integrados negros de 8 pines (DN1, DN2), que son bloques de cuatro diodos.
Junto a los conectores, el resto de componentes, dos resistencias y un bloque de cuatro condensadores, resultan muy pequeños.
Aquí la diversidad es muy grande, resistencias, condensadores, un transistor e integrados diversos.
